Evite falhas elétricas: conheça os principais problemas causados por cabos de baixa qualidade

Rebeca Tarragô | 5th fevereiro 2025

Como fatores como blindagem, materiais de isolamento e tipo de condutor impactam a vida útil dos cabos em ambientes industriais severos.

A escolha do cabo elétrico adequado é um fator crítico para garantir a segurança e a eficiência em aplicações industriais. Ambientes severos, que envolvem movimentação constante, altas temperaturas, exposição a produtos químicos e tensões mecânicas, exigem cabos projetados especificamente para essas condições. Nossos cabos chainflex® da igus® são desenvolvidos com um design diferenciado para resistir a esses desafios, prolongando sua vida útil e evitando falhas prematuras que impactam diretamente a produtividade. Hoje, vamos abordar aqui os principais pontos que acontecem, quando as empresas utilizam cabos que não foram projetados propriamente para suportar o stress mecânico de aplicações móveis. Assim como entender os fatores que tornam um cabo ideal para uso em aplicações dinâmicas! Bora pra uma sessão interessantíssima para quem é da linha elétrica ou profissional de manutenção!

Falhas frequentes em cabos não projetados para movimentação

Cabos convencionais, quando submetidos a condições dinâmicas, podem apresentar uma série de problemas que comprometem sua funcionalidade:

1. Ruptura das vias

A constante flexão pode levar à quebra dos fios de cobre, interrompendo a condutividade elétrica. Esse problema é agravado pelo uso de fios muito finos ou por uma torção incorreta das vias. Os cabos chainflex® evitam esse problema com um diâmetro otimizado dos fios e um design que minimiza tensões mecânicas.

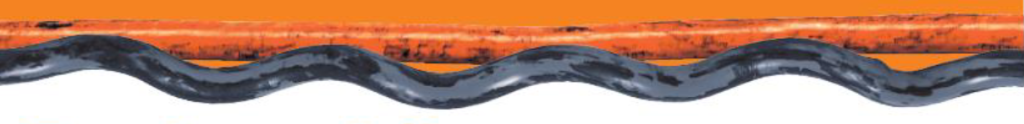

2. Efeito “saca-rolhas”

Ocorre quando o cabo se deforma em formato helicoidal devido a cargas mecânicas desbalanceadas. Isso é comum em cabos com estrutura inadequada, sem agrupamento adequado das vias condutoras. A solução da igus® agrupa as vias e condutores estrategicamente, reduzindo as forças de tração e compressão, o que aumenta a vida útil do cabo.

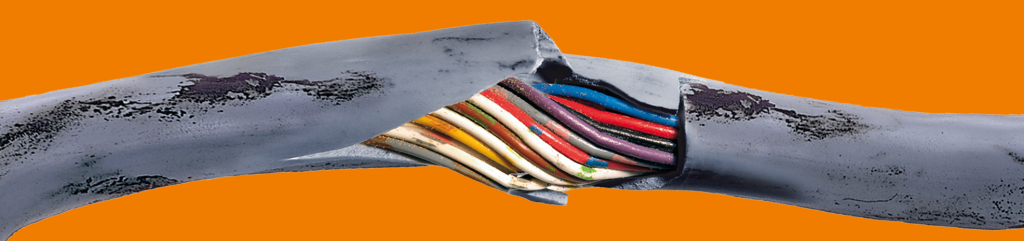

3. Defeitos de isolamento

Fatores como fadiga do material, abrasão interna e perfuração por fios rompidos podem levar a curtos-circuitos. Para evitar isso, os cabos chainflex® utilizam materiais como TPE e PVC de alta qualidade, testados em milhões de ciclos.

4. Danos no revestimento

A exposição a óleos, produtos químicos e temperaturas extremas pode levar ao inchamento, amolecimento ou ruptura do revestimento externo do cabo. A igus® oferece revestimentos de PVC, PUR e TPE, garantindo resistência térmica e química conforme a necessidade da aplicação.

5. Ruptura da malha de blindagem

A blindagem protege o cabo contra interferências eletromagnéticas e deve ser resistente a movimentação. Uma blindagem mal projetada pode se romper, comprometendo a proteção EMC e causando curtos-circuitos. Os cabos chainflex® são projetados com um ângulo de trançado otimizado para minimizar tensões mecânicas.

---

Falhas elétricas causadas nas aplicações pelo uso de cabos de baixa qualidade

Esses problemas em cabos não projetados para movimentação podem resultar em falhas elétricas graves, comprometendo a confiabilidade dos equipamentos e da produção. Entre os principais riscos estão:

• Quedas de tensão: A ruptura das vias pode gerar oscilações na alimentação elétrica, afetando o desempenho dos equipamentos.

• Aquecimento excessivo: Condutores danificados ou mal dimensionados podem superaquecer, reduzindo a eficiência e aumentando o risco de incêndios.

• Interrupções inesperadas: Falhas elétricas podem levar à paralisação de máquinas críticas, impactando diretamente a produtividade.

• Risco de curtos-circuitos: Defeitos no isolamento e na blindagem aumentam as chances de curtos, podendo danificar componentes eletrônicos sensíveis.

• Interferências eletromagnéticas: Uma blindagem mal projetada pode comprometer sinais de comunicação, causando erros em sistemas automatizados.

Além dos danos diretos, falhas elétricas decorrentes de cabos inadequados impactam significativamente a produtividade e os custos operacionais. Equipamentos que param repentinamente devido a falhas elétricas podem gerar atrasos na produção, desperdício de materiais e necessidade de manutenção corretiva, que é sempre mais cara e demorada do que uma manutenção preventiva. Em ambientes industriais altamente automatizados, onde cada minuto de inatividade pode representar grandes prejuízos, investir em cabos de alta qualidade, como os chainflex® da igus®, é essencial para garantir operação contínua, segura e eficiente.

Como vimos durante os pontos acima, você não precisa sofrer mais com essas falhas. Os cabos da linha chainflex® são perfeitos para aplicações móveis. Então agora, vamos explorar os 7 pontos principais, que tornam esses cabos a melhor solução para evitar qualquer parada não planejada devido à essas falhas.

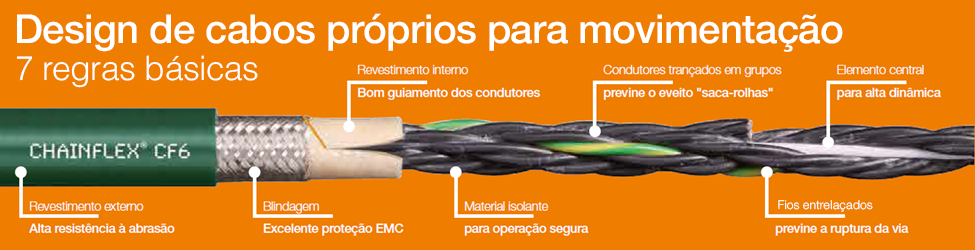

Elementos-chaves na construção dos cabos próprios para uso dinâmico chainflex®

A construção dos cabos chainflex® segue sete regras básicas para garantir resistência e longevidade:

1. Centro de fixação: O espaço livre no centro é preenchido com elementos apropriados para evitar deslocamento das vias.

2. Vias otimizadas para movimento: Testes laboratoriais definem a melhor combinação de diâmetro, comprimento de passo e direção dos fios para resistência à curvatura.

3. Isolamento das vias: Materiais que impedem a aderência e suportam o movimento são utilizados.

4. Entrançamento das vias: Feito sobre um núcleo de alta resistência, otimizado para minimizar tensões mecânicas.

5. Revestimento interno: Extrudado de alta qualidade para fixar a estrutura trançada e evitar deslocamentos.

6. Blindagem: Trançada firmemente para proteção EMC e resistência mecânica.

7. Revestimento externo: Escolha entre PVC, PUR ou TPE, conforme a necessidade de resistência a óleos, temperaturas e UV.

A construção de um cabo elétrico é um fator determinante para sua durabilidade em ambientes industriais. Os cabos chainflex® são projetados para resistir a milhões de ciclos de movimento, evitando falhas prematuras que impactam a produtividade. Escolher cabos de alta performance significa investir na continuidade operacional e na segurança dos processos industriais.
